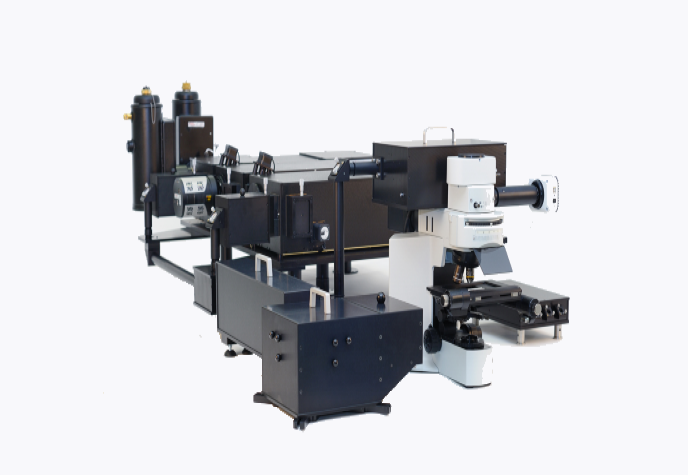

Спектрометр комбинационного рассеяния (рамановский) TriVista CRS
Тройной КР-спектрометр TriVista CRS является мощнейшим инструментом для исследования спектров комбинационного рассеяния веществ. Превосходное подавление релеевского рассеяния дает возможность исследовать низкочастотные спектры в режиме вычитания дисперсии, в то время как в режиме сложения дисперсии достигается непревзойденное спектральное разрешение.
Ключевые особенности и характеристики
- Возможность работы в режиме сложения и вычитания дисперсии с переключением между режимами работы из управляющего программного обеспечения
- Первые два каскада, работающие в режиме вычитания дисперсии, представляют собой перестраиваемый спектральный фильтр с регулируемой полосой пропускания
- Возможность работы с неограниченным количеством лазеров с длиной волны в диапазоне от глубокого УФ до ближнего ИК диапазона, в том числе с перестраиваемыми лазерами
- Высокое спектральное разрешение: менее 1 см-1 при длине волны 633 нм
- Низкочастотные измерения вплоть до 5 см-1 без каких-либо дополнительных фильтров
- Высокочастотные измерения вплоть до 9000 см-1 актуальные для исследований фотолюминесценции
- Программное обеспечение с возможностью автонастройки и автокалибровки системы
- Возможность установки двух различных спектральных детекторов на последний каскад
- Возможность установки спектральных детекторов на первые два каскада и независимое использование каждого из трех спектрографов для отдельного эксперимента
- Наличие байпасной оптической схемы для работы только с последним каскадом
- Возможность работы с прямыми, инвертированными и двойными микроскопами
- Различные варианты температурных приставок на диапазон температур от 4K
- Макрокюветное отделение для исследования образцов большого размера

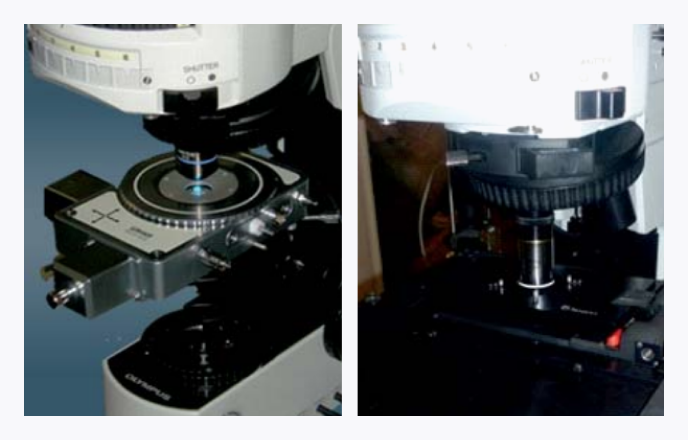

Конфокальный микроскоп
- Стандартные микроскопы Olympus: BX43, BX53, BX51WI и IX73
- Большой выбор стандартных объективов на УФ, видимый и ИК диапазон; объективы с большим рабочим расстоянием
- Моторизованные XYZ столики с нанометровой точностью
- Термостолики для термостатирования образца от -196°C до 600°C
- Гелиевые криостаты для исследований при температурах от 4K
- Возможность работы в комбинированном режиме рамановского и атомно-силового микроскопа, а также в режиме TERS (зондово-усиленная КР-спектроскопия)
Спектральные детекторы
- Детекторы с охлаждением ПЗС-матрицы элементами Пельтье или жидким азотом
- Различные форматы матриц и размеры пикселей
- Линейные InGaAs детекторы для ИК диапазона
- EMCCD детекторы для скоростного 2D и 3D рамановского картирования
- Back Illuminated CCD детекторы с минимальным эталонным эффектом
- Возможность использования ФЭУ

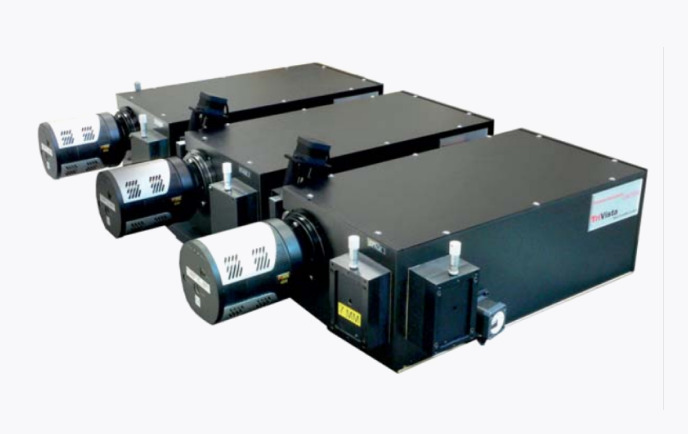

Спектрографы с коррекцией изображения
- Три базовые конфигурации системы с различным фокусным расстоянием спектрографов (1й, 2й и 3й каскад):
– TR555 (500 мм + 500 мм + 500 мм)
– TR557 (500 мм + 500 мм + 750 мм)
– TR777 (750 мм + 750 мм + 750 мм)
- Две входных моторизованных щели с шириной от 0 до 3 мм на первом каскаде; возможность установки до двух детекторов на последнем каскаде; моторизованные откидные зеркала
- Сменные турели со сменными дифракционными решетками
- Опциональное серебряное или золотое покрытие на зеркалах
- Доступны на выбор более 100 дифракционных решеток на различный спектральный диапазон с различной дисперсией и эффективностью
- Сканирующая система с приводом от шагового двигателя с микропроцессорным управлением, обеспечивающая высокую точность и повторяемость
Программное обеспечение
-
- Простой и интуитивно понятный интерфейс
- Автонастройка и оптимизация заведения лазера и КР-сигнала
- Калибровка по интенсивности и длине волны
- Управление температурными приставками
- Управление моторизованными столиками для картирования с возможностью автофокусировки
- Пошаговое и скоростное 2D и 3D картирование
- Пост-обработка КР-спектров
- Подавление флуоресценции и фона
- Модуль с библиотеками спектров
- Написание скриптов на языке C#
- Возможность импорта и экспорта в различные форматы данных
- Управление АСМ-приставками
