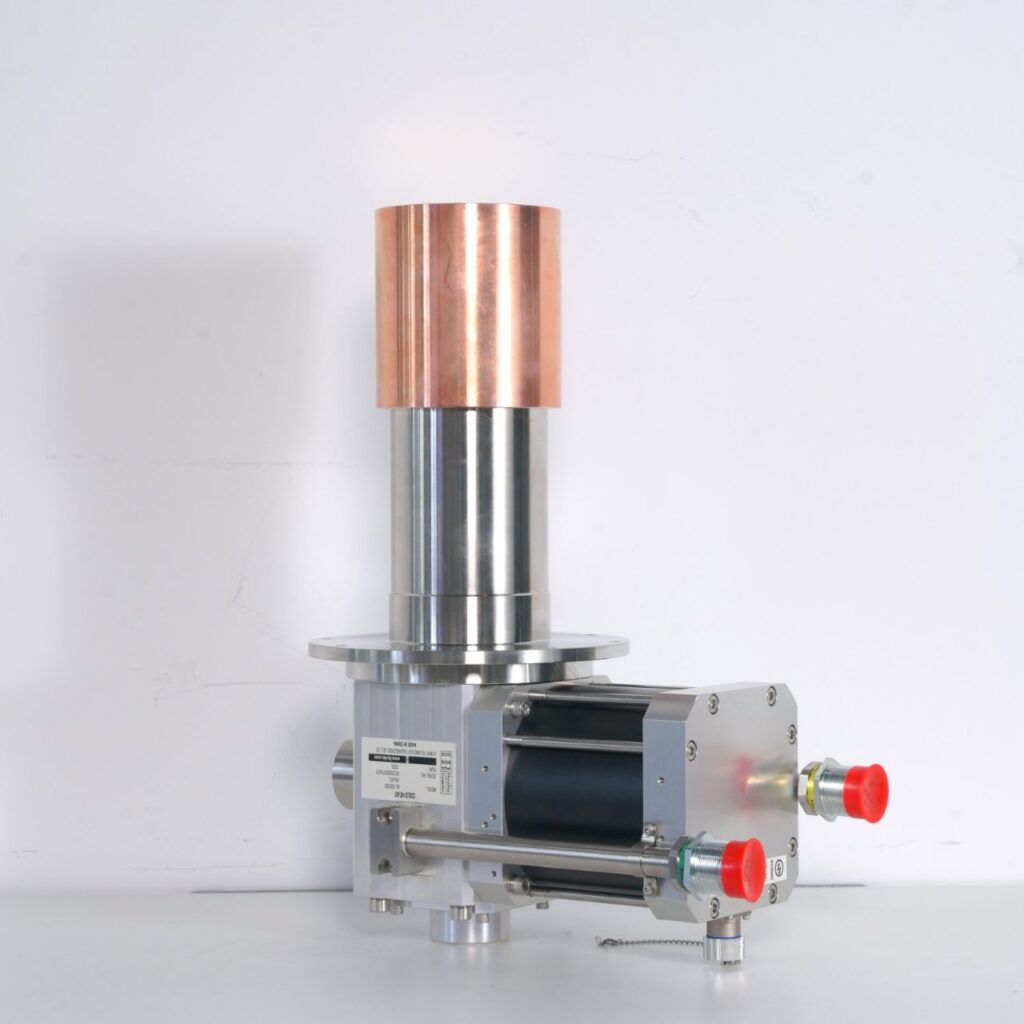

Двухступенчатые криогенные рефрижераторы HE-20100D

Описание

Криогенные рефрижераторы HynHe Cryogenics

ООО "Криотрейд инжиниринг" представляет надёжные и высокопроизводительные криогенные рефрижераторы HynHe Cryogenics, представленные сериями машин на цикле Гиффорда-МакМагона.

Модель	HE-20100D
Энергопотребление (50 Гц)	1-я ступень	2-я ступень

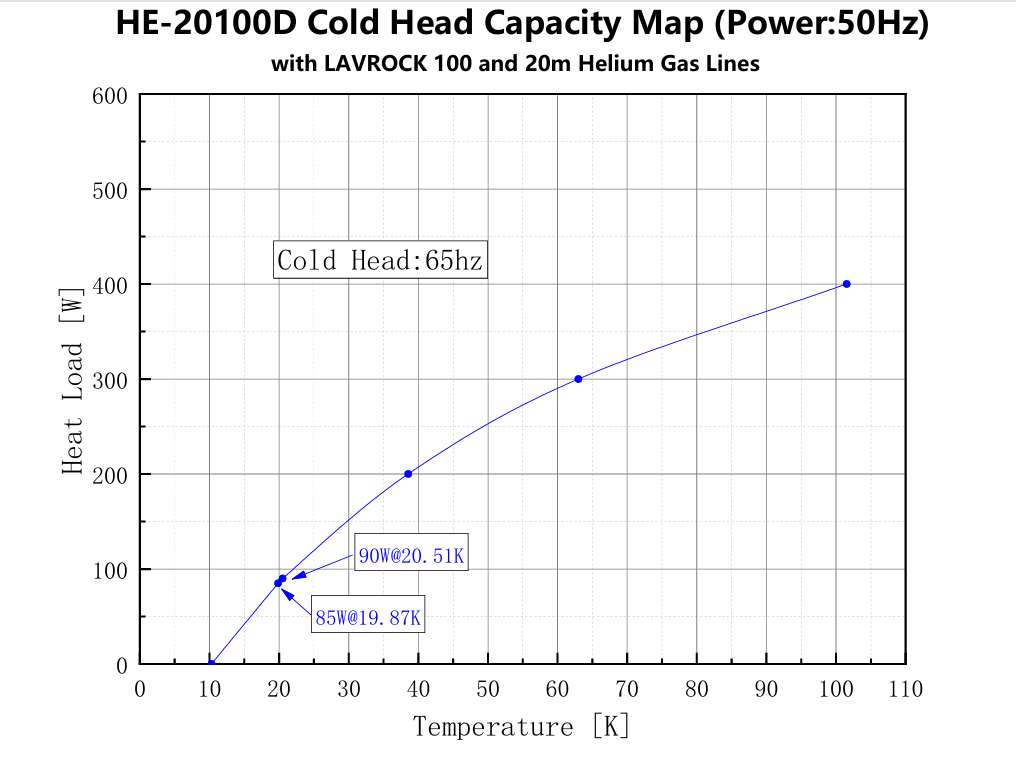

	90 Вт при 20 K	-
Мин. температура	< 12 К
Время захолаживания с 300 до 4 К	< 60 мин
Компрессор	LAVROCK 100
Масса	Криоголовка	Компрессор
	47 кг	200 кг
Мощность (компрессора)	Захолаживание	Установившийся режим
	＜13.5 кВт при 50 Гц ＜14.5 кВт при 60 Гц	＜12 кВт при 50 Гц ＜13 кВт при 60 Гц
Длина шлангов	25A X20 м
Периодичность обслуживания	10 000 ч

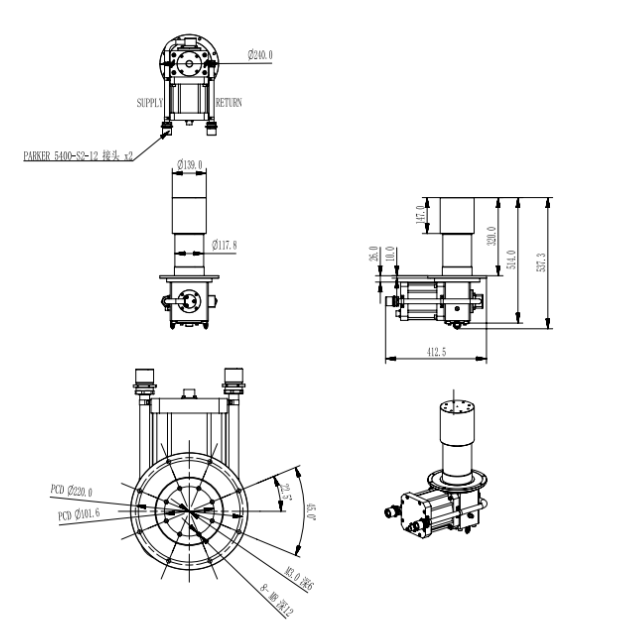

Чертёж общего вида

Гелиевый компрессор

Модель	LAVROCK 100
Электропитание	380~480 В, 3 ф, 50/60 Гц
Чистота He	＞ 99.999%
Размеры (Д * Ш * В)	550 х 593 Х 792 мм
Рабочий поток	7 ~ 10 Л/мин (25 С) ＜0.8 МПа
Температура потока	Впуск	Выпуск
	5~28 C	＜ 45 C
Рабочее давление	Подача	Выпуск
	19~24 бар	2~6 бар
Уравновешивающее давление	1.50 – 1.60 МПа
Мощность	Захолаживание	Установившийся режим
	＜13.5 кВт при 50 Гц ＜14.5 кВт при 60 Гц	＜12 кВт при 50 Гц ＜13 кВт при 60 Гц
Размеры соед. трубок	25A X20 м
Период сервисного обсл.	10 000 ч

Условия эксплуатации

Параметр	Работа	Хранение
Окр. температура	4 ~ 40 C	-20 ~ 40 C
Влажность	30 ~ 70 %	10 ~ 90 % (без конденсации)
Окр. давление	70 ~ 110 кПа	20 ~ 110 кПа

Для получения консультации или размещения заказа обращайтесь к специалистам компании ООО "Криотрейд инжиниринг".
