Гибкий вакуумно изолированный трубопровод Techniguard B-серии для жидкого азота

Гибкий вакуумно изолированный трубопровод Techniguard B-серии для жидкого азота

Конструкции системы трубопроводов легко собираются из готовых секций, соединяются байонетными соединениями, обеспечивающими минимальные теплопритоки.

• Обеспечивает значительную экономию ввиду минимизации криогенных потерь.
• Позволяет легко расширять или модифицировать конструкцию.
• Обеспечивается большой срок службы, а также лучшие гарантийные условия в бизнесе.
• Обеспечивается быстрый возврат инвестиций.
• Простота установки – сделаны так, что секции легко собираются, присоединяясь эффективными байонетными соединениями с низкими теплопритоками. Не требуются сварочные или механические работы, Монтаж гораздо проще, чем пенно  изолированных труб.
• Не нужны дорогие вакуумные насосы, которые требуют ухода, как в динамической вакуумно изолирующей системе.
• Имеется сертификация ASME и CRN (Канадский регистрационный номер)

Гибкий трубопровод Techniguard B-серии позволяет создавать менее строгую системную структуру, упрощает монтаж, позволяет повторное использование, снижает стоимость доставки по сравнению с жестким трубопроводом.

Спецификация Techniguard B-серии VJP
Модель	Внутренний диаметр в дюймах (мм)	Варианты Внешнего покрытия	Внешний диаметр в дюймах (мм)	Минимальный радиус изгиба дюйм (см)	Максимально допустимое рабочее давлениее PSIG (бар)	Сухой вес lb/ft (кг/м)
B50	1/2 (13)	Термоусадка; Металл Оплётка	1 7/8 (48) 2 (51)	10 (25)	150 (10.3)	1.0 (1.5)
B65	5/8 (16)	Термоусадка; Металл	2 1/4 (57) 2 1/2 (64)	15 (38)	150 (10.3)	1.6 (2.4)
B100	1 (25)	Термоусадка; Металл	2 5/8 (67) 3 (76)	15 (38)	150 (10.3)	2.8 (4.2)
B125	1 1/4 (32)	Термоусадка; Металл Оплётка	3 1/2 (89) 3.8 (97)	20 (51)	150 (10.3)	3.5 (5.1)
B150	1 1/2 (38)	Оплётка	4 (100)	20 (51)	150 (10.3)	3.8 (5.7)
B200	2 (51)	Оплётка	5 (130)	30 (76)	150 (10.3)	4.6 (6.9)
Доступна широкая линейка опций для различных нужд, включая: • Трубы B-серии имеют длину до 60 футов(19 метров). • Выбор концевых соединений.

Все вакуумно-изолированные трубопроводы Techniguard можно использовать для жидкого азота, диоксида углерода, аргона, водорода. Для жидкого кислорода и жидкого гелия возможны опции, в соответствии с сертификацией ASME B31.3 и CRN (Канадский регистрационный номер).
Свяжитесь с менеджером при необходимости более детальной спецификации.

Применение

Гибкий вакуумно изолированный трубопровод Techniguard B более всего подходит для монтажа систем с изменением маршрута проведения трубы.
Где-то нужно быстрее провести пуско-наладочные работы, и получить временную конфигурацию, которую при необходимости можно изменить позднее.
Оперативные конструкции, где существенное расширение не планируется.
Может применяться в лабораторной практике, где потребуется мобильная перекомпоновка системы криогенного трубопровода.
Гибкий трубопровод с вакуумной изоляцией благодаря своим свойствам может быть использован в тех областях, где прокладка жесткого трубопровода невозможна.
Другие сферы применения включают в себя:

Электронная и полупроводниковая

Криогенные жидкости используются для тестирования компонентов, контроля температуры и более эффективного хранения / доставки специализированных газов. Промышленники используют продукцию Technifab для доставки криогенных жидкостей от расходной емкости до точки использования и контроля жидкостей для полупроводниковой промышленности.

Лаборатория, медицина, фармацевтика и биотехнологии

Трубопровод Techniguard с вакуумной изоляцией используется для перекачивания и доставки различных криогенных жидкостей из резервуаров для хранения в места использования. Из всех возможных решений этот способ отличается пониженным образованием конденсата и капель.

Продукты питания и напитки

Охлаждение и замораживание пищи, заполнение инертным газом бутылок, контейнеров и мешков перед запечатыванием. Криогенные жидкости используются во многих процессах. Вакуумно изолированные трубы обеспечивает высокое качество и минимальные потери жидкости, перетекающей из основной емкости в точки использования.

Аэрокосмическая промышленность

Вакуумные системы Technifab используются в космосе и для выполнения авиационных исследовательских задач.

Внутреннее устройство

Techniguard B-Серия обладает некоторыми дополнительными функциями и лишь с небольшим снижением производительности по сравнению с трубопроводом R-серии:

• Упрощение требований к компоновке системы - Гибкость снижает необходимость в точных измерениях при монтаже.
• Перенаправить / повторно использовать трубопровод. - Гибкость позволяет многое. При необходимости можно подсоединить любым концом, даже если при изготовлении на заводе планировалось обратное направление. Вы также можете присоединить дополнительно гибкий трубопровод к существующей системе, чтобы избежать крупных затрат.
• Снижение затрат на транспортные расходы - Гибкость трубы позволяет сворачивать её в компактные бухты, пригодные для перевозки автомобильным и воздушным транспортом. Необходимости в специальных крупногабаритных и дорогостоящих грузовиках уже нет. Морские перевозки также не стоят непомерно высоко.

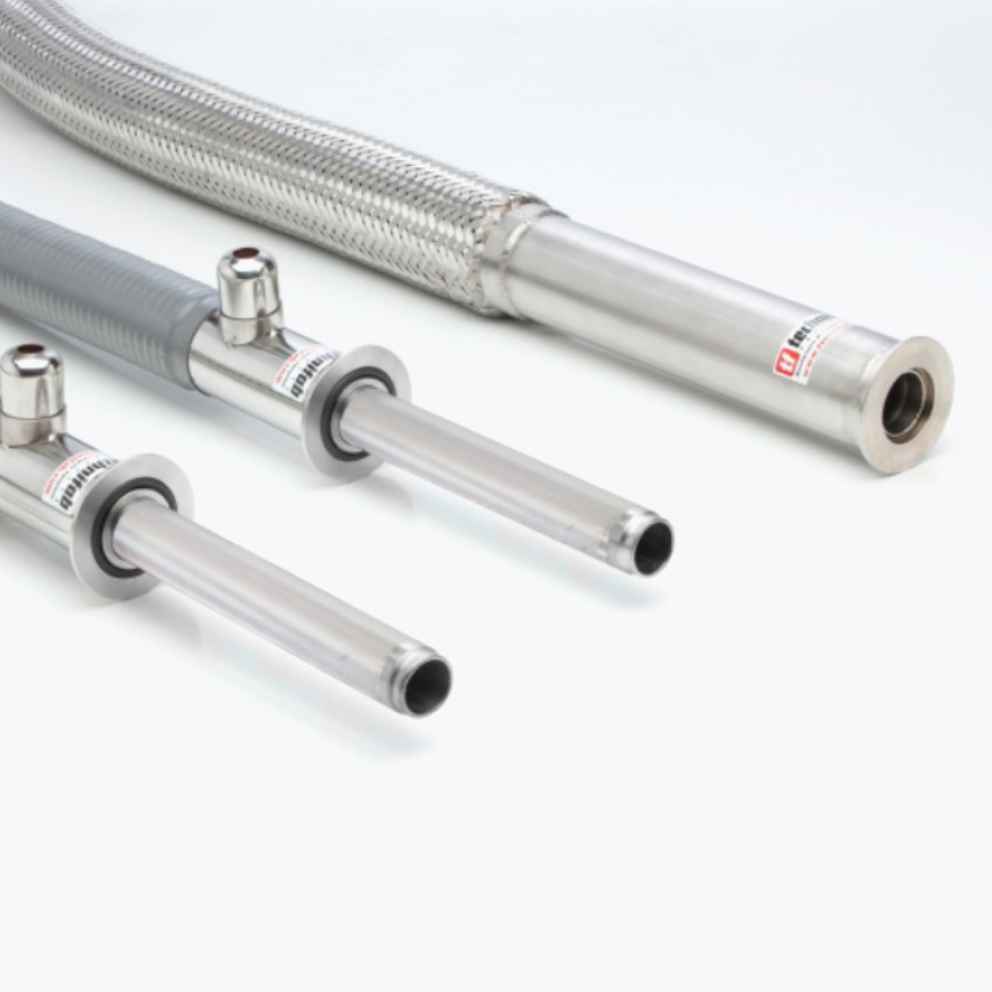

Мы предлагаем на выбор три варианта различных внешних покрытий: Бронирование из нержавеющей стали, термоусаживаемые варианты, или с оплеткой из нержавеющей стали для защиты от повреждения и износа внутренней конструкции трубопровода.
Конструкция VJP представляет собой две трубы, одна внутри другой. Криогенная жидкость течет через внутреннюю трубу. Наружная труба служит вакуумной рубашкой в которой находятся внутренняя труба, вакуумное пространство, молекулярное сито и супер-изоляция. Вакуумная изоляция трубы имеет чрезвычайно низкие теплопритоки, сводя к минимуму криогенные потери от испарений.
Гибкий трубопровод с вакуумной изоляцией B-Серии Technifab изготавливается из гофрированной внутренней и внешней трубы из нержавеющей стали 300.

• Techniguard использует вакуумно-многослойную изоляция (МСИ), чтобы уменьшить тепловое излучение и конвекцию.
• Специальное молекулярное сито и химические методы удаляют остаточные молекулы и примеси.

Techniguard VJP превосходит традиционные пенно-изолированные трубы; Типовые значения потерь тепла труб, изолированных пеной в 40 раз больше, чем Techniguard B-Серии!
Части трубопровода Techniguard Bendable VJP соединяются с помощью специальных вакуумно-изолированных байонетных соединений. Эти соединения упрощают монтаж, устраняя необходимость создания резьбовых или сварных соединений в полевых условиях, а также дополнительную изоляцию пеной и пр. В B-Серии используются те же байонетные соединения, что и в жесткой (R-Серия), что позволяет легко связывать эти криогенные трубопроводы.
Компания Technifab имеет большой опыт в производстве вакуумных трубопроводных систем. Компания первой в мире ввела в эксплуатацию модульные вакуумные трубопроводы. Это позволяет быстро монтировать трубопровод любой конфигурации, имея на складе сборные секции Techniguard VJP, модульные клапаны, газовые вентили и газовые ловушки, чтобы по первому требованию доставлять их для установки или замены.
ООО «Криотрейд» также может предложить индивидуальный дизайн и производство криогенных систем трубопроводов в соответствии с вашими требованиями.
