Описание
Серия лабораторных установок CNLab представлена компактными устройствами производительностью 10-480 литров жидкого азота в сутки с отдельно стоящим воздушным компрессором и жидкостным охлаждением/чиллером. Ожижители азота работают в автоматическом режиме, не требуют постоянного присутствия оператора и весьма надежны в эксплуатации. Для производства жидкого азота требуется только воздух и электроэнергия.
Атмосферный воздух нагнетается до высокого давления встроенным безмасляным компрессором и подается в буферную емкость. Воздух под высоким давлением в буферном резервуаре направляется на группу фильтров позади устройства для удаления капель воды и очень мелких частиц из воздуха, затем внутренний осушитель воздуха удаляет оставшуюся влагу в газовой фазе. Очищенный сухой и чистый воздух с точкой росы до -70°C поступает на один из слоев адсорбера модуля короткоцикловой адсорбции (PSA).
Технология PSA обеспечивает азот нужной степени чистоты для ожижителя. Углеродное молекулярное сито в слоях PSA адсорбирует молекулы кислорода и углекислого газа, и после насыщения слоя технологические клапаны потока сырья переключаются на второй адсорбционный слой. Затем в первом адсорбционном слое быстро сбрасывают давление и продувают для удаления адсорбированного кислорода. При переключении с одного слоя на другой, создается постоянный поток чистого газообразного азота. Очищенный азот поступает через азотный буферный резервуар в криорефрижератор.
Гарантийный период работы установки один год или 10 000 часов, в зависимости от того, что наступит раньше.
Характеристики
| Модель |

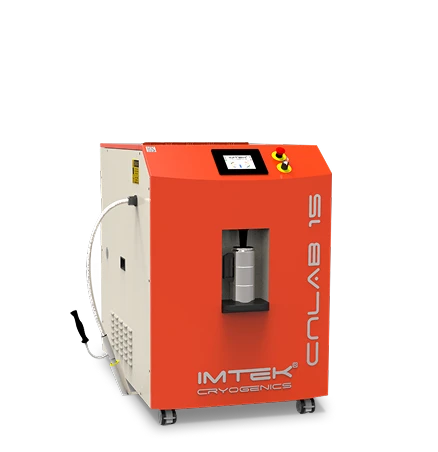

CNLab-15 |
| Производительность Л. в сутки |
≥15 |
| Накопительная ёмкость (Л) |
20-60 |
| Хар-ки воздушного компрессора |
Встроенный безмасляный компрессор |
| Необходимый напор сжатого воздуха |
≥ 0.7 м3/ч при 7 бар |
| Поток охлаждающей жидкости |
Воздушное охлаждение (опция – водное 1.9-3.8 Л/мин) |
| Опции электроснабжения |
200-220-240 В AC, 1 Ф 50-60 Гц |
| Интерфейс оператора |
6-дюймовый цветной графический сенсорный экран |
| Энергопотребление, кВт |
2.25-2.4 кВт |
| Рабочее давление |
1-1.5 бар |
| Уровень шума |
≤65 дБ |
| Габаритные размеры (Ш x Д x В) |
765 x 1100 x 1090 мм
765 x 1215 x 1100 мм
765 x 1340 x 1380 мм |
| Масса (кг) |
300 |
| Чистота жидкого азота |
Не менее 99% |
Опционально могут быть поставлены: воздушное охлаждение, расходные материалы на два дополнительных года непрерывной работы, панель управления установкой. Установки могут быть доработаны с учетом специфики конечного применения.
