Описание
| Широкий диапазон температур
Температура капилляров точно контролируется на всём промежутке от < -195 °C до 500 °C |
Оптические техники
Поддержка светлопольной, рамановской, световой, инфракрасной и других микроскопий |
Работа с образцом
Точный контроль положения образца с шагом в 25 мм по оси Х и 3.5 по оси Y |

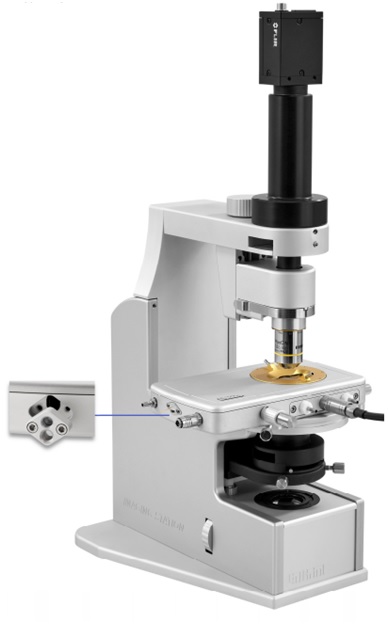

Приставка CAP500 сконструирована специально для того, чтобы нагревать и охлаждать капилляры в диапазоне температур от -196 до 500 °C. Система позволяет контролировать температуру части кварцевого капилляра высокого давления длиной до 50 мм. В комплект приставки входит ромбовидный вкладыш, поворачивая который, можно быстро переключаться между двумя капиллярами разных размеров.
Капилляр вводится во внутреннюю камеру и проходит через канал квадратного сечения 1 x 1 мм в крышке нагревателя. Сам по себе блок сконструирован таким образом, чтобы максимально уменьшить температурный градиент по длине капилляра. Благодаря этому достигается соответствие реальной температуры и отображаемой с точностью до 0.1 °C.
Капилляры, загруженные в канал, могут быть передвинуты на 25 мм в плоскости X м на 3.5 мм в плоскости Y с помощью механических манипуляторов, что позволяет выполнять исследования образца по всей длине капилляра. CAP500 подходит для капилляров с внешним диаметром не более 1.6 мм. При необходимости загрузки капилляров большей толщины возможны нестандартные исполнения.
При подключении компрессора и манометра
[1] становится возможным нагнетание образца через капилляр с заданными параметрами, что позволяет исследовать зависимость реологических свойств образца от температуры с использованием микроскопии методом светлого поля, либо с помощью ИК или рамановских спектрометров. Также данная приставка применяется для изучения включений жидкости в породы, создаваемых в кварцевых капиллярах.
[1] Предоставляются пользователем
При необходимости, возможно изготовление системы Dual Capillary CAP500-D для исследования одновременно двух загруженных капилляров.
Для полноценной работы системы помимо приставки CAP500 также понадобится контроллер температуры T96-S, который регулируется либо с помощью ПО Link для ПК, либо через сенсорный экран LinkPad для автономной работы. Для охлаждения ниже комнатной температуры можно приобрести опциональный насос для жидкого азота LNP96-S.
По вопросам приобретения системы, а также для уточнения характеристик обращайтесь по адресу
sales@cryotrade.ru.
Преимущества системы
Широкий диапазон температур: От < -195°C (при наличии опции LNP96-S) до +500 °C.
Высокая точность и стабильность: Встроенный высококачественный платиновый датчик Pt100 обеспечивает высокую точность и стабильность на всём диапазоне температур.
Возможность исследования двух капилляров одновременно: Ромбовидный вкладыш даёт возможность быстро переключаться между капиллярами разных размеров.
Различные оптические техники: Вне зависимости от того, какая спектроскопия вам нужна: рамановская, инфракрасная или светлопольная, приставка CAP500 справится с задачей.
Манипуляции образца по оси XY: Местоположение образца регулируется на 25 мм по оси Х и на 3.5 мм по оси Y с помощью точных манипуляторов.
Предохранительные клапаны и система очистки: приставка имеет возможность быстрой очистки камеры с образцом, а также предохранительные клапаны для снижения давления внутри камеры при нагреве. Все это позволяет легко контролировать состав среды в пространстве для образца.
Водяное охлаждение: Водяное охлаждение корпуса столика для работы с образцами температурой свыше 300°C.
Возможность кастомизации: По вопросам кастомизации параметров обратитесь к нашим специалистам.
Области применения
В геологии:
Приставка CAP500 применяется в передовых геологических исследованиях, например в изучении растворенных газов или содержания минералов в геологических жидкостях, обеспечивая точный контроль состава среды и предоставляя возможности для множества техник микроскопии и спектроскопической характеризации. Также приставка применяется:
- для исследования включений жидкости в образцы;
- для термических преобразований;
- в вулканологии.
В медико-биологических науках:
Изучение динамики биологических и фармацевтических жидкостей зачастую модулируется с помощью капилляров. Приставку CAP500 можно комбинировать с применением техник спектроскопии для неинвазивного получения информации о выживаемости, термической стабильности и структуре биологических компонентов, а также:
- в фармацевтике;
- в исследовании гидродинамике жидкости в игле;
- для решения прочих медицинских задач.
В производстве пластика и полимеров:
Кроме того приставка CAP500 применяется и для высокотемпературной и атмосферно-химической характеризации текучих материалов, таких как полимерные эмульсии, краски, чернила, пища и напитки. А также для изучения гидродинамики жидкостей, применяемых в автомобильной и космической промышленности, и:
- в общей гидродинамике;
- в исследовании вязких материалов;
- для исследования потоков наночастиц.
Технические характеристики
|
|
| Диапазон температур |
От < -195 °C (с опцией LNP96-S) до +500 °C |
| Скорость нагрева |
От 0.01 до 50 °C/мин |
| Температурная стабильность |
0.1 °C |
| Манипуляция по оси XY |
25 мм по оси Х, 3.5 мм по оси Y |
| Размеры капилляров |
Поддержка стандартных 1/16” и 1/8”. Доступны нестандартные размеры. |
| Совместимость |
C рамановскими, светлопольными и инфракрасными микроскопами. Дополнительно для большинства микроскопов доступны устанавливаемые опции |
Сферы применения
Нефтегазовая отрасль, Фармацевтика, Аэрокосмическая отрасль
Доступные экспериментальные техники
Капиллярная техника, Техника давления, Реология и поток
