Криогенные МШУ

Описание

Low Noise Factory (LNF) предлагает самые малошумящие и производительные усилители сигналов (LNA) в мире. Криогенные модели компании являются стандартом де-факто в физике благодаря их беспрецедентной чувствительности. Уровень шума в моделях компании - менее 0.03 дБ. Основные области применения таких усилителей - в радиоастрономии, физических исследованиях и телекоммуникационных приложениях.
Компания LNF основана в 2005 году как дочерняя компания Чалмерского Технологического Университета. Микроволновая Лаборатория этого университета - одна из первых, которая занималась фосфидовыми транзисторами с высокой электронной подвижностью. Исследования в этой области проводились с 1980-х годов. Усилители LNF построены на базе технологии транзисторов, разработанных в этой лаборатории в течение последних трех декад.
Инженеры LNF имеют 35-летний опыт в области разработки низкошумящих усилителей - на базе Калифорнийского Технологического Института, лаборатории реактивных двигателей и Чалмерского Технологического Университета.
Компания LNF стала первой коммерческой компанией, которая предлагала низкошумящие усилители исследовательского класса. Даже в настоящее время, спустя более чем 10 лет, компания остается единственной коммерческой организацией на этом рынке.
Одной из ключевых задач LNF является производство и поставка продуктов, которые полностью соответствуют (или превосходят) заявленную спецификацию. Жесткая система качества и страхования позволяют пользователю быть уверенным, что все его требования будут выполнены. Политика качества компании включает в себя несколько позиций для ежедневной работы:

• Полное отсутствие бракованных усилителей
• Контроль качества на производстве должен обеспечивать лучший продукт по доступной цене
• Если ожидания не оправдаются, пользователь будет искать другие альтернативы
• Высокое качество достигается вниманием к деталям

Уровень шума (noise figure) и шумовая температура (noise Temperature)

Шумы в усилителях комнатной температуры часто характеризуют с помощью уровня шума в дБ, в то время как в криогенных усилителях - как шумовую температуру
Для удобства ознакомления с характеристиками ниже представлена таблица перевода одного значения в другое.

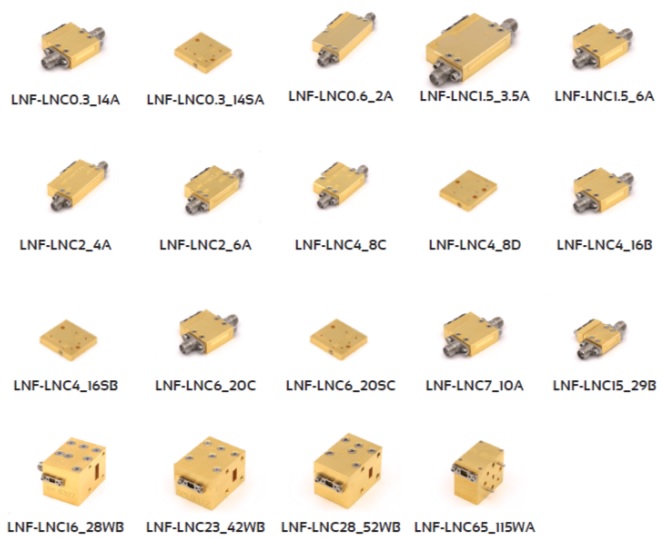

Диапазон криогенных усилителей - от 0.3 до 115 ГГц

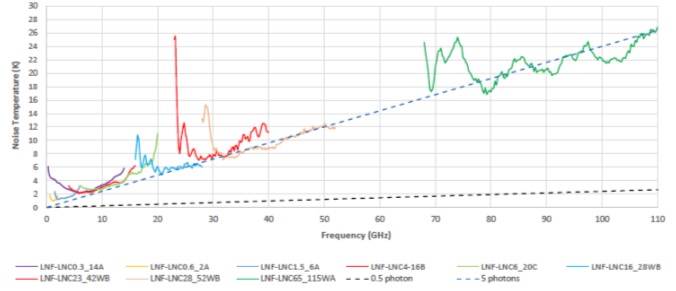

Зависимость уровня шума от частоты для криогенных усилителей

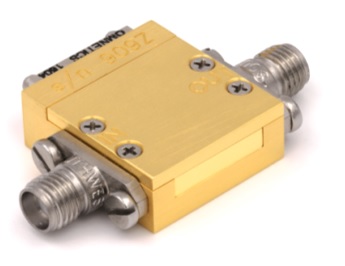

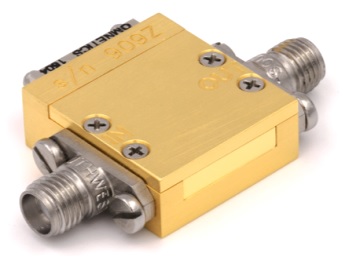

LNF-LNC0.3-14A

LNF-LNC0.3-14A - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 0.3 до 14 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы SMA и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 22х19.6х7.8 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:

• Частота усиления: 0.3-14 ГГц
• Шумовая температура: 4.2К (стандартная)
• Усиление: 41 дБ
• DC-мощность: 12 мВт
• Один вход и один выход
• ВЧ-разъемы: SMA тип "мама"
• DC-разъем: 9-пиновый Nano-D тип "мама"

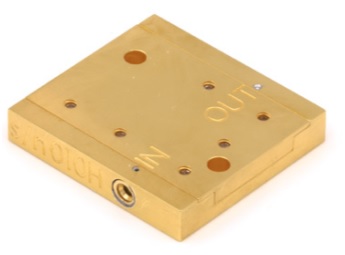

LNF-LNC0.3-14SA

LNF-LNC0.3-14SA - это компактная и плоская версия очень популярного сверхмалошумящего криогенного усилителя, работающего в диапазоне частот от 0.3 до 14 ГГц. Усилитель упакован в модуль с использованием коаксиальных разъемов Corning Gilbert G3PO и 5-пинового полоскового DC-контакта. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 19.8х20.8х3.556 мм. Криогенные усилители могут собираться в стеки высотой до 140 мм, что подходит для многопозиционных блоков Corning Gilbert G3PO. Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 0.3-14 ГГц
Шумовая температура: 4.2К (стандартная)
Усиление: 42 дБ
DC-мощность: 12 мВт
Один вход и один выход
ВЧ-разъемы: G3PO тип "папа"
DC-разъем: 5-пиновый strip connector тип "мама"

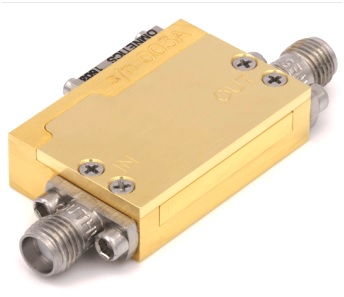

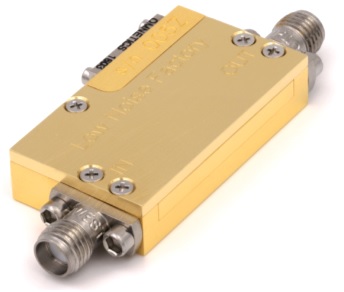

LNF-LNC0.6-2A

LNF-LNC0.6-2A - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 0.6 до 2 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы SMA и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 35.5х19.8х7.8 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 0.6-2 ГГц
Шумовая температура: 1.7К (стандартная)
Усиление: 32 дБ
DC-мощность: 12 мВт
Один вход и один выход
ВЧ-разъемы: SMA тип "мама"
DC-разъем: 9-пиновый Nano-D тип "мама"

LNF-LNC1.5-3.5A

LNF-LNC1.5-3.5A - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 1.5 до 3.5 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы SMA и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 29.2х19.8х7.8 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 1.5-3.5 ГГц
Шумовая температура: 1.6К (стандартная)
Усиление: 25 дБ
DC-мощность: 5.5 мВт
Один вход и один выход
ВЧ-разъемы: SMA тип "мама"
DC-разъем: 9-пиновый Nano-D тип "мама"

LNF-LNC1.5-6A

LNF-LNC1.5-6A - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 1.5 до 6 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы SMA и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 22х19.6х7.8 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 1.5-6 ГГц
Шумовая температура: 1.8К (стандартная)
Усиление: 26 дБ
DC-мощность: 12 мВт
Один вход и один выход
ВЧ-разъемы: SMA тип "мама"
DC-разъем: 9-пиновый Nano-D тип "мама"

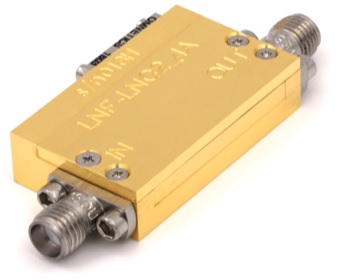

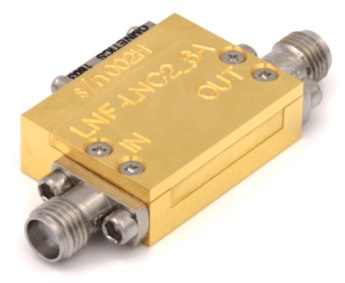

LNF-LNC2-4A

LNF-LNC2-4A - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 2 до 4 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы SMA и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 33х19.75х7.8 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 2-4 ГГц
Шумовая температура: 1.2К (стандартная)
Усиление: 38 дБ
DC-мощность: 8.4 мВт
Один вход и один выход
ВЧ-разъемы: SMA тип "мама"
DC-разъем: 9-пиновый Nano-D тип "мама"

LNF-LNC2-6A

LNF-LNC2-6A - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 2 до 6 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы SMA и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 24.8х18.5х7.8 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 2-6 ГГц
Шумовая температура: 1.9К (стандартная)
Усиление: 37 дБ
DC-мощность: 5.5 мВт
Один вход и один выход
ВЧ-разъемы: SMA тип "мама"
DC-разъем: 9-пиновый Nano-D тип "мама"

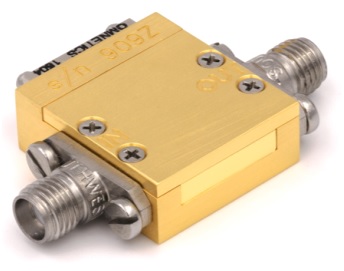

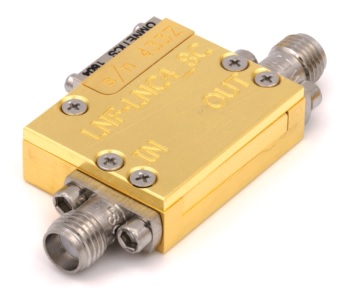

LNF-LNC4-8С

LNF-LNC4-8С - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 4 до 8 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы SMA и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 25.66х20х7.8 мм (без разъемов).
Технология InP HEMT обеспечивает минимальный уровень шума и рассеяние мощности среди аналогов.

Характеристики:
Частота усиления: 4-8 ГГц
Шумовая температура: 2.3К (стандартная)
Усиление: 39 дБ
DC-мощность: 4 мВт
Один вход и один выход
ВЧ-разъемы: SMA тип "мама"
DC-разъем: 9-пиновый Nano-D тип "мама"

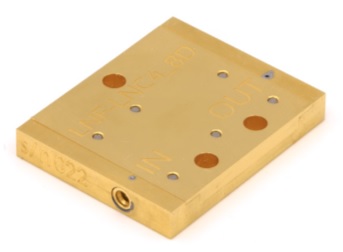

LNF-LNC4-8D

LNF-LNC4-8D - это компактная и плоская версия очень популярного сверхмалошумящего криогенного усилителя, работающего в диапазоне частот от 4 до 8 ГГц. Усилитель упакован в модуль с использованием коаксиальных разъемов Corning Gilbert G3PO и 5-пинового полоскового DC-контакта. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 25.34х20.7х3.556 мм. Криогенные усилители могут собираться в стеки высотой до 140 мм, что подходит для многопозиционных блоков Corning Gilbert G3PO. Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 4-8 ГГц
Шумовая температура: 2.3К (стандартная)
Усиление: 39 дБ
DC-мощность: 4 мВт
Один вход и один выход
ВЧ-разъемы: G3PO тип "папа"
DC-разъем: 5-пиновый strip connector тип "мама"

LNF-LNC4-16B

LNF-LNC4-16B - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 4 до 16 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы SMA и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 22х19.6х7.8 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 4-16 ГГц
Шумовая температура: 3.7К (стандартная)
Усиление: 43 дБ
DC-мощность: 9.8 мВт
Один вход и один выход
ВЧ-разъемы: SMA тип "мама"
DC-разъем: 9-пиновый Nano-D тип "мама"

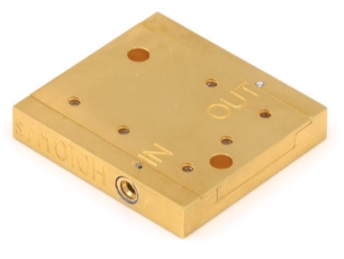

LNF-LNC4-16SB

LNF-LNC4-16SB - это компактная и плоская версия очень популярного сверхмалошумящего криогенного усилителя, работающего в диапазоне частот от 4 до 16 ГГц. Усилитель упакован в модуль с использованием коаксиальных разъемов Corning Gilbert G3PO и 5-пинового полоскового DC-контакта. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 19.8х20.8х3.556 мм. Криогенные усилители могут собираться в стеки высотой до 140 мм, что подходит для многопозиционных блоков Corning Gilbert G3PO. Технология MMIC обеспечивает высокую повторяемость характеристик от образца.

Характеристики:
Частота усиления: 4-16 ГГц
Шумовая температура: 3.7К (стандартная)
Усиление: 43 дБ
DC-мощность: 9.8 мВт
Один вход и один выход
ВЧ-разъемы: G3PO тип "папа"
DC-разъем: 5-пиновый strip connector тип "мама"

LNF-LNC6-20C

LNF-LNC6-20C - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 6 до 20 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы SMA и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 22х19.6х7.8 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 6-20 ГГц
Шумовая температура: 4.7К (стандартная)
Усиление: 38 дБ
DC-мощность: 9.8 мВт
Один вход и один выход
ВЧ-разъемы: SMA тип "мама"
DC-разъем: 9-пиновый Nano-D тип "мама"

LNF-LNC6-20SC

LNF-LNC6-20SC - это компактная и плоская версия очень популярного сверхмалошумящего криогенного усилителя, работающего в диапазоне частот от 6 до 20 ГГц. Усилитель упакован в модуль с использованием коаксиальных разъемов Corning Gilbert G3PO и 5-пинового полоскового DC-контакта. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 19.8х20.8х3.556 мм. Криогенные усилители могут собираться в стеки высотой до 140 мм, что подходит для многопозиционных блоков Corning Gilbert G3PO. Технология MMIC обеспечивает высокую повторяемость характеристик от образ.

Характеристики:
Частота усиления: 6-20 ГГц
Шумовая температура: 5.5К (стандартная)
Усиление: 36 дБ
DC-мощность: 9.8 мВт
Один вход и один выход
ВЧ-разъемы: G3PO тип "папа"
DC-разъем: 5-пиновый strip connector тип "мама"

LNF-LNC7-10A

LNF-LNC7-10A - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 7 до 10 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы SMA и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 22х19.6х7.8 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 7-10 ГГц
Шумовая температура: 4.7К (стандартная)
Усиление: 35 дБ
DC-мощность: 18 мВт
Один вход и один выход
ВЧ-разъемы: SMA тип "мама"
DC-разъем: 9-пиновый Nano-D тип "мама"

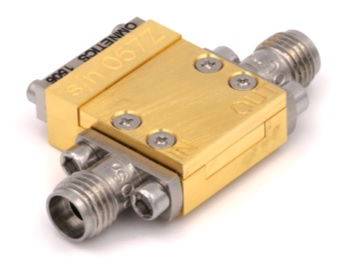

LNF-LNC15-29B

LNF-LNC15-29B - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 15 до 29 ГГц. Он поставляется в виде коаксиального модуля, использующего стандартные промышленные разъемы К-типа (2.92 мм) и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 17.8х15.15х6.8 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 15-29 ГГц
Шумовая температура: 8.5К (стандартная)
Усиление: 32 дБ
DC-мощность: 4 мВт
Один вход и один выход
ВЧ-разъемы: K-тип "мама" (2.92 мм)
DC-разъем: 9-пиновый Nano-D тип "мама"

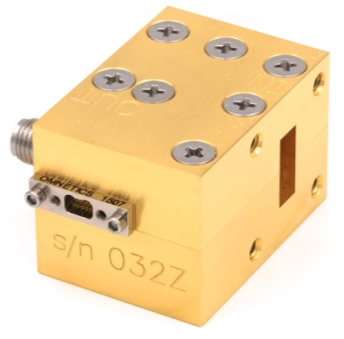

LNF-LNC16-28WB

LNF-LNC16-28WB - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 16 до 28 ГГц. Он поставляется в виде коаксиально-волноводного модуля, использующего стандартные промышленные разъемы WR42 (2.92 мм) и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 24.79х34.43х23.2 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 16-28 ГГц
Шумовая температура: 6.3К (стандартная)
Усиление: 32 дБ
DC-мощность: 4 мВт
Один вход и один выход
ВЧ-вход: WR42, UG-595/U
ВЧ-выход: К-тип коаксиальный (2.92 мм)
DC-разъем: 9-пиновый Nano-D тип "мама"

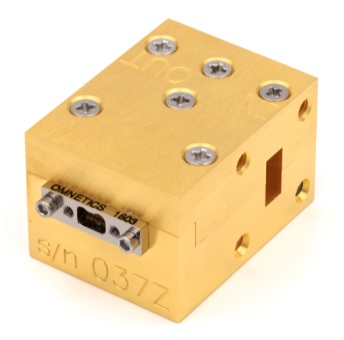

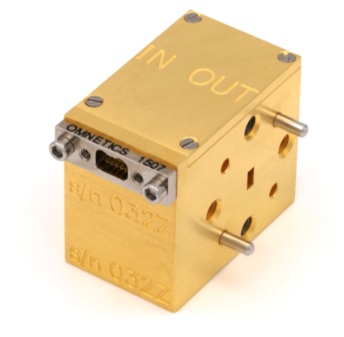

LNF-LNC23-42WB

LNF-LNC23-42WB - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 23 до 42 ГГц. Он поставляется в виде волноводного модуля, использующего стандартные промышленные разъемы WR28 и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 22.7х29.91х19.2 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 23-42 ГГц
Шумовая температура: 9.4К (стандартная)
Усиление: 28 дБ
DC-мощность: 9 мВт
Один вход и один выход
ВЧ-разъемы: WR28, UG-599/U
DC-разъем: 9-пиновый Nano-D тип "мама"

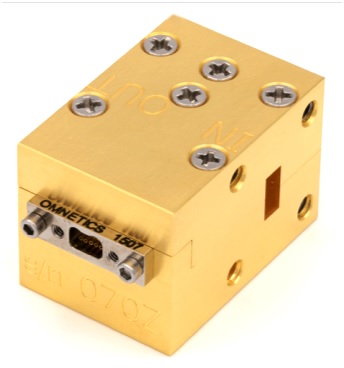

LNF-LNC28-52WB

LNF-LNC28-52WB - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 28 до 52 ГГц. Он поставляется в виде волноводного модуля, использующего стандартные промышленные разъемы WR22 и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 28х19.52х19.2 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 28-52 ГГц
Шумовая температура: 10К (стандартная)
Усиление: 34 дБ
DC-мощность: 10 мВт
Один вход и один выход
ВЧ-разъемы: WR22, UG-599/U
DC-разъем: 9-пиновый Nano-D тип "мама"

LNF-LNC65-115WA

LNF-LNC65-115WA - это сверхмалошумящий криогенный усилитель, работающий в диапазоне частот от 65 до 115 ГГц. Он поставляется в виде волноводного модуля, использующего стандартные промышленные разъемы WR10 и Nano-D. Легкий, алюминиевый, покрытый золотом модуль имеет размеры 14.92х24х20.75 мм (без разъемов). Технология MMIC обеспечивает высокую повторяемость характеристик от образца к образцу.

Характеристики:
Частота усиления: 65-115 ГГц
Шумовая температура: 28К (стандартная)
Усиление: 23 дБ
DC-мощность: 7 мВт
Один вход и один выход
ВЧ-разъемы: WR10, UG-387/U
DC-разъем: 9-пиновый Nano-D тип "мама"

Возможности по нестандартным решениям

Вам необходимо интегрировать сверхмалошумящий криогенный усилитель в Вашу систему? С наличием или отсутствием разъемов - или с использованием нестандартных решений? Может быть, требуется установка нового LNA вместо устаревшего, но без изменения размеров? Обращайтесь - компания Low Noise Factory готова сделать усилители в соответствии со всеми Вашими требованиями!
Примеры

• Drop-in модули
• Разъемы с припаянными штырьками
• Разъемы Bond pad
• замена стандартных разъемов типа "мама" на аналогичные типа "папа"
• Интегрированная система mixer/DUT bias-T
• Для комнатно-температурных усилителей - встроенный блок питания 5В
